線路板行業(yè)在很多制程上都有開窗一說，是這個行業(yè)的一種專業(yè)術語，主要是指防焊開窗：用菲林開窗的方式，把需要焊接或是散熱去的PAD裸露在綠油層外，以達到客戶所需，下面小編來詳細的說一說什么是電路板開窗和開窗的原因。

　　線路板阻焊層開窗介紹

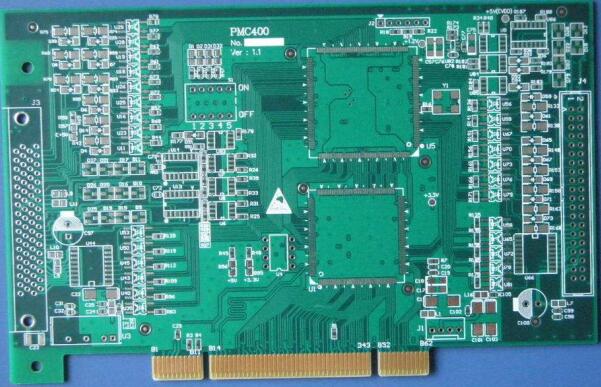

　　線路板阻焊層就是soldermask，是指印刷電路板子上要上綠油的部分。實際上這阻焊層使用的是負片輸出，所以在阻焊層的形狀映射到板子上以后，并不是上了綠油阻焊，反而是露出了銅皮，上圖金手指位置就是明顯的開窗。

　　阻焊開窗是指需要焊接的位置露出銅的部位的大小，即不蓋油墨部分的大小，蓋線指阻焊油蓋住線路部分的大小及多少。蓋線距離過小在生產過程中就會造成露線。

　　線路板阻焊層開窗的原因

　　1、孔徑開窗：是因為有很多客戶不需要油墨塞孔，如果不開窗，則油墨會進入孔內。(這是針對小孔)如果大孔塞了油墨進去則客戶無法上鍵。另外如果是化金板的話也必須得開窗

　　2、PAD(就是銅)開窗：客戶需要焊接，表面處理(化金/噴錫等)。

　　以上就是小編整理的關于線路板阻焊層開窗介紹和線路板阻焊層開窗的原因，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業(yè)的人員為您解答。
