印刷線路板的制作工藝中，在外層線路完成后，必須對該層線路進行防焊保護，以免該外層線路氧化或焊接短路，有些朋友不是很清楚電路板防焊是什么意思以及它的工藝流程和作用，下面小編來詳細的說一說。

　　線路板防焊介紹

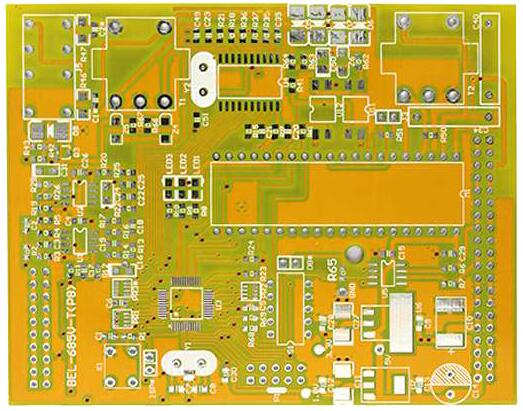

　　防焊是在pcb大排版面印刷油漆，簡單烘烤后按相應插件位置曝光并洗去不需要部分，印刷文字方便插件與后續維修。是印刷線路板中流程之一,保護線路板蝕刻后的線路，前置流程為外層。

　　中文名稱:防焊

　　英文名稱:SolderMask

　　其他名稱:綠漆,綠油

　　防焊的工藝流程：

　　1、前處理(Pretreatment)去除氧化及油污防止污染

　　2、靜電噴涂(SprayCoating)或者半自動印刷機印刷

　　3、預烤(Precure)對上流程的油漆初步固化

　　4、曝光(Exposure) 利用油墨的感光特性。通過底片進行圖像轉移，把需要保留油墨的地方進行強光照射，使其硬化能牢固的粘合在板面

　　5、顯影(Develop)用碳酸鈉將在曝光時未硬化的油墨沖洗掉。

　　6、后烤(Post Cure)在液態油墨完成顯影后還需要進一步固化，增強其耐焊性

　　7、文字印刷(Printing of Legend )方便上件及維修

　　8、UV烘烤(UV Cure)利用高溫烘干文字與油墨的水分，使其牢固粘合于板面

　　防焊的作用：

　　1、防止化學品對線路的危害

　　2、維持板面良好絕緣

　　3、防止氧化及各種電解質的危害，利于后制程作業

　　4、文字用于標示零件位置;便于客戶插件;便于維修
