在線路板行業，我們經常會聽到一個名詞，焊盤，但是很多朋友還不是很清楚焊盤是什么意思，有哪些種類和設計標準，下面小編來詳細的說一說。

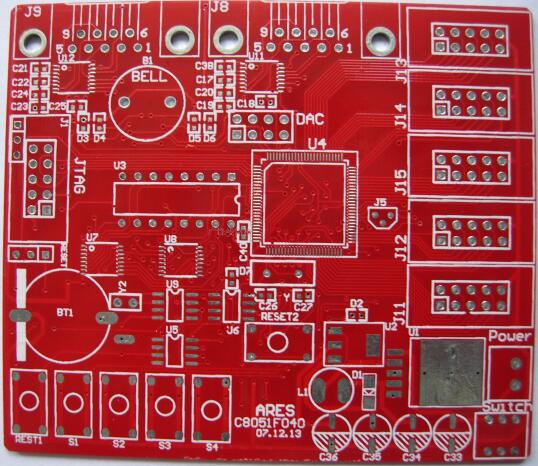

　　線路板的焊盤介紹

　　焊盤有插針焊盤和表貼焊盤之分;插針焊盤有焊孔，主要用于焊接插腳元件;而表貼焊盤沒有焊孔，主要用于焊接表貼元件。

　　焊盤的分類

　　1、方形焊盤——印制板上元器件大而少、且印制導線簡單時多采用。在手工自制PCB時，采用這種焊盤易于實現。

　　2、圓形焊盤——廣泛用于元件規則排列的單、雙面印制板中。若板的密度允許，焊盤可大些，焊接時不至于脫落。

　　3、島形焊盤——焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。比如收錄機中常采用這種焊盤。

　　4、淚滴式焊盤——當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。

　　5、多邊形焊盤——用于區別外徑接近而孔徑不同的焊盤，便于加工和裝配。

　　6、橢圓形焊盤——這種焊盤有足夠的面積增強抗剝能力，常用于雙列直插式器件。 開口形焊盤——為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。

　　焊盤形狀和設計標準：

　　1、所有焊盤單邊最小不小于0.25mm，整個焊盤直徑最大不大于元件孔徑的3倍。

　　2、應盡量保證兩個焊盤邊緣的間距大于0.4mm。

　　3、在布線較密的情況下，推薦采用橢圓形與長圓形連接盤。單面板焊盤的直徑或最小寬度為1.6mm;雙面板的弱電線路焊盤只需孔直徑加0.5mm即可，焊盤過大容易引起無必要的連焊，孔徑超過1.2mm或焊盤直徑超過3.0mm的焊盤應設計為菱形或梅花形焊盤。

　　4、對于插件式的元器件，為避免焊接時出現銅箔斷現象，且單面的連接盤應用銅箔完全包覆;而雙面板最小要求應補淚滴。

　　5、所有機插零件需沿彎腳方向設計為滴水焊盤，保證彎腳處焊點飽滿。

　　6、大面積銅皮上的焊盤應采用菊花狀焊盤，不至虛焊。如果PCB上有大面積地線和電源線區(面積超過500平方毫米)，應局部開窗口或設計為網格的填充。
